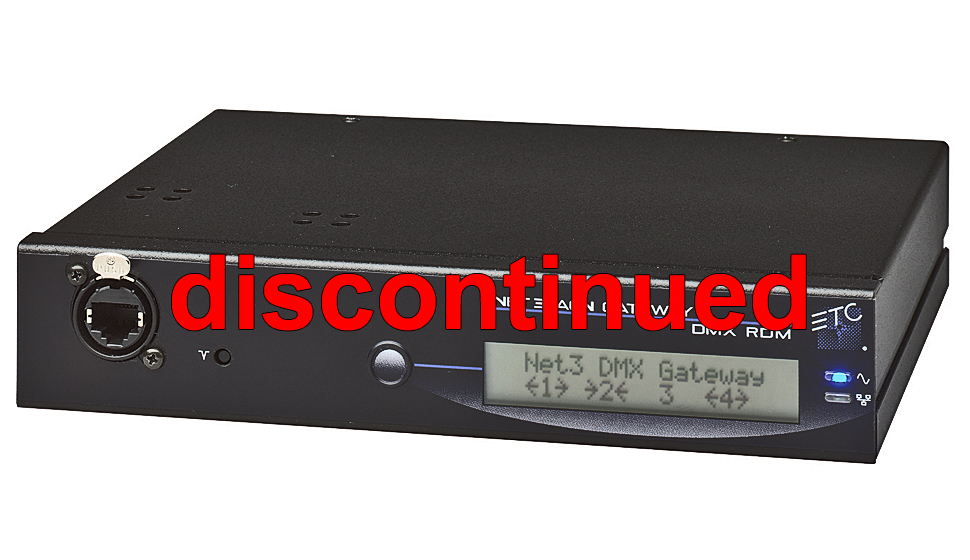

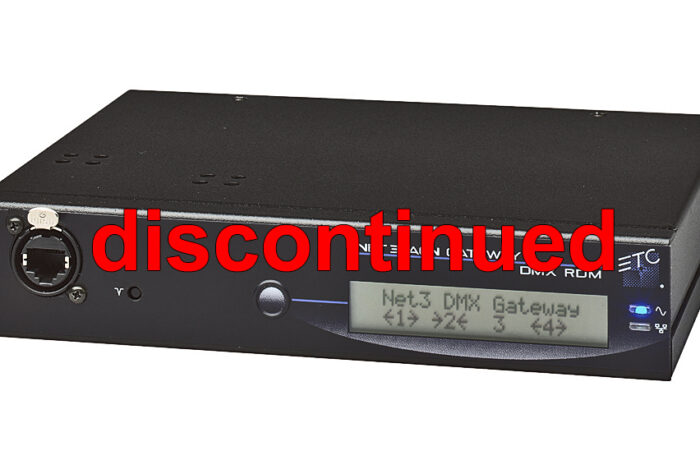

ETC Gateway Four-Port

ETC Gateway Four-Port - DMX und RDM Verteiler

Der ETC Gateway Four-Port ein Netzwerkknoten, aus der Net3 Gateway Serie, der die Datenverteilung basierend auf der Qualität und Zuverlässigkeit der ETC Netzwerktechnologie übernimmt. Für Systeme konzipiert, die Streaming ACN (sACN) gemäß Industriestandard einsetzen, ist das ETC Gateway Four-Port mit den Netzwerksystem-Produkten von ETC kompatibel.

Das Gateway wird in das Ethernet-System integriert und tauscht Daten bidirektional mit anderen Netzwerkgeräten über ACN/sACN aus. Je nach Geräte-Konfiguration werden DMX512 und RDM Daten über Ethernet und über die 4 Ports auf der Geräterückseite gesendet und/oder empfangen.

Features

Das Four-Port Gateway unterstützt das Net3 Protokoll über ACN. Es können 4 DMX/RDM Ein-/Ausgänge für alle DMX Sende- und Empfangsgeräte genutzt werden.
Die modular gestalteten DMX/RDM Steckstellen ermöglichen die einfache Konfiguration und Verwaltung der Datenports. Die Ausführung der DMX Steckverbindungen erfolgt über 5-poligen XLR-Stecker, bzw. 5-polige XLR-Buchse, über Klemmleiste oder RJ45-Stecker; der Leitungsabschluss ist schaltbar.
ETC Gateway Module Out     ETC Gateway Module In
Frontseitig ist ein LC-Display mit Gerätekennzeichnung sowie Status- und Konfigurationsanzeige integriert. Ausserdem stehen Front-und Rückseitig LED-Anzeigen für Stromversorgung (blau) und Netzwerkstatus (grün) zur Verfügung. Die Stromversorgung erfolgt über Power-over-Ethernet (PoE) oder ein externes Netzteil. Die Konfiguration wird mittels Net3 Concert Software vorgenommen.

Jede beliebige DMX-Adresse am Eingang kann jeder sACNAdresse zugewiesen werden (Advanced Input Patch: AIP). Die DMX-Universen können anderen Startadressen zugewiesen oder in der Länge verändert werden (Flexible Output Patch: FOP). Jede DMX-Adresse kann mit einer eigenen Priorität belegt werden.

Prozessor

Die maximale Zeitverzögerung am Ausgang ist nicht höher als die Laufzeit eines Datenpakets (min. 22 ms). Die maximale Wiederholrate der 4 DMX-Ausgänge beträgt 40 Hz.

ETC Four Port Gateway_art

Ausführung

Das Gehäuse besteht aus 1.3mm starkem Stahlblech, schwarz pulverbeschichtet. Auf der Frontseite befindet sich ein LC-Display mit einer Gerätekennzeichnung für  Name, IP Adresse, Software Version und einer Status- und Konfigurationsanzeige für Netzwerkkonfiguration, DMX-Portkonfiguration, DMX-Portstatus. Ebenfalls frontseitig ist eine Taste zum Aktivieren der Hintergrundbeleuchtung und zum Blättern im Menü integriert. Ein Reset Taster ermöglicht den Neustart des Gerätes. Die frontseitige RJ45 Buchse dient dem Anschluß an das Lichtnetzwerk.

Mittels Rackmounting-Kit kann das 4-Port Gateway in einen 19" Schrank montiert werden. Zwei 4-Port Gateways zusammen montiert ergeben ebenfalls ein 19" Maß.
ETC Four_Port_Rackmount



  • Geräte Option:
    Gateway Four Port Input mit 5-poliger XLR-Eingangsstecker
    Gateway Four Port Input mit  5-polige XLR-Ausgangsbuchse
    Gateway Four Port mit RJ45 Anschluss
    Gateway Four Port Input mit 8-poligem Schraubklemmblock
  • Konfiguration mit Net3 Concert Software
  • bis zu 2048 DMX-Kanäle (Ein- oder Ausgänge) inkl. Datenmanagement
  • bis zu 63 999 DMX-Universes über sACN mit maximal 512 Kanälen pro Port
  • Nutzerdefinierte Gerätekennzeichnung
  • Ein- und Ausgänge können vom Nutzer einzeln bearbeitet werden
    (RDM, Ausfallverhalten, Prioritäten, Patch, etc.)
  • DMX-Splitterfunktion: Ein DMX- Eingang wird auf mehreren Ports ausgegeben
  • mehrere Quellen können kombiniert und mit eigenen Prioritäten versehen werden
  • DMX-Startadressen können pro Port verschoben werden
  • unterstützt NET3/ ACN
  • unterstützt RDM
  • unterstützt DMX 512-A
  • AIP (Advanced Input Patch)
  • FOP (Flexible Output Patch
  • unterstützt per-Adress oder per-Universe
  • bis zu 4 DMX-Ports auf Geräterückseite steckbar, wahlweise als Ein- oder Ausgang konfiguriert
  • Galvanische Trennung (Optokoppler) von der Gateway-Elektronik
  • Switch Schalter für den DMX/RDM Abschluss



Technische Daten
Gateway Input
Gateway Output
Gateway RJ 45
Gateway Klemmblock
Gateway Leergehäuse
4x XLR 5P male
4x XLR 5P female
4x RJ 45
4x 8-poliger Klemmblock
zur Aufnahme von Modulen
StromversorgungPoE oder Netzteil 8-28Vdc
Leistungsaufnahme5 W
Abmessungen:216.0 mm  (B) x  44.0 mm  (H) x 208.0 mm (T)
Gewicht:3.00 kg

   Datenblatt
