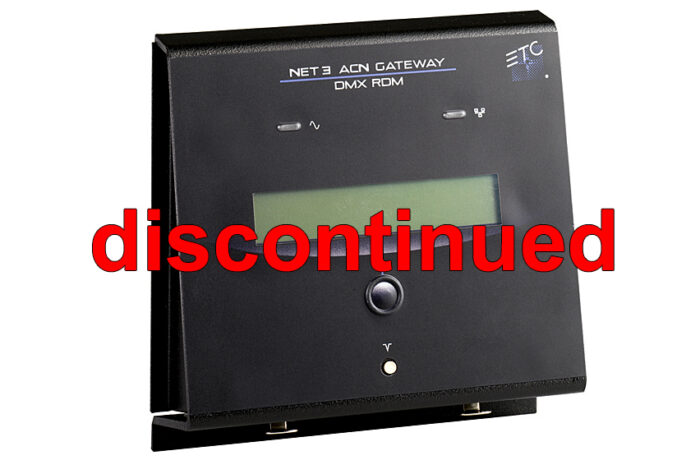

ETC DMX RDM Two-Port Gateway

ETC DMX RDM Two-Port Gateway - DMX und RDM Verteiler

Das ETC DMX RDM Two-Port Gateway ein Netzwerkknoten, aus der Net3 Gateway Serie, der die Datenverteilung basierend auf der Qualität und Zuverlässigkeit der ETC Netzwerktechnologie übernimmt. Für Systeme konzipiert, die Streaming ACN (sACN) gemäß Industriestandard einsetzen, ist das ETC Gateway Four-Port mit den Netzwerksystem-Produkten von ETC kompatibel.

Das ETC DMX RDM Two-Port Gateway wird in das Ethernet-System integriert und tauscht Daten bidirektional mit anderen Netzwerkgeräten über ACN/sACN aus. Über zwei integrierte XLR-Anschlüsse werden DMX und RDM Daten (1.024 DMX Kreise) über Ethernet gesendet und/oder empfangen.

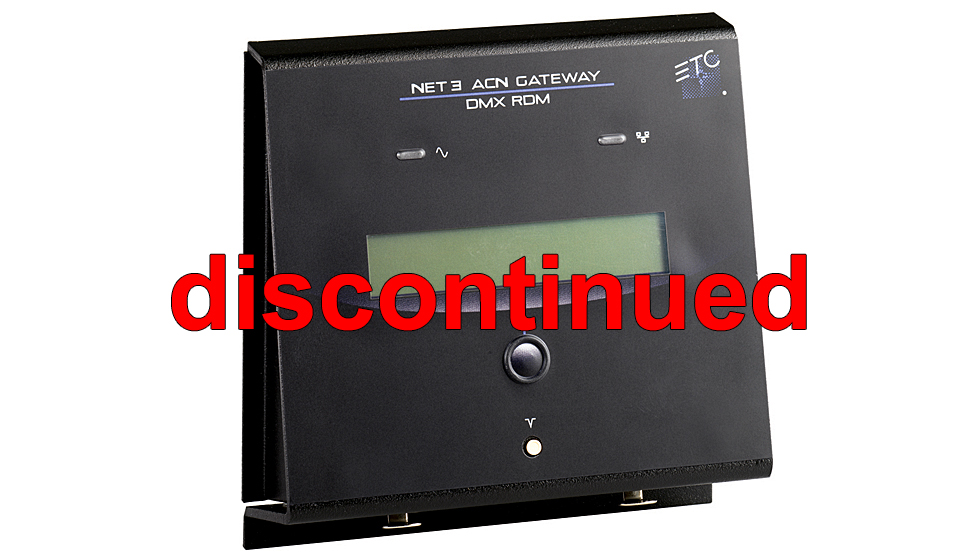

Wallmount

Das Two Port DMX Gateway ist als Gerät zur Wandmontage oder mit einer Aufhängevorrichtung erhältlich.

Das Gehäuse besteht aus Stahlblech, schwarz pulverbeschichtet. Unterhalb der Frontseite befinden sich  je nach Typ, entweder zwei fünfpolige Neutrik XLR Buchsen für DMX Eingang oder für DMX-Ausgang. Auf der Frontseite befindet sich ein Menütaster für Backlight/Paging Control. Außerdem ist ein LC-Display  für Statusanzeigen, wie:

  • Gateway Identifikation
  • Network Konfiguration
  • DMX Port Konfiguration
  • DMX Port Status
  • RDM Konfiguration

frontseitig eingearbeitet. Zwei frontseitige LED Anzeigen geben Auskunft über den Status für Stromversorgung (blau) und Netzwerk Aktivitäten (grün).

Funktionen

  • unterstützt NET3/ ACN
  • unterstützt RDM
  • unterstützt DMX 512-A
  • AIP (Advanced Input Patch)
  • FOP (Flexible Output Patch
  • unterstütz per-Adress oder per-Universe Level Vorrang



Technische Daten
Gateway Input
Gateway Output
2x XLR 5P male
2x XLR 5P female
StromversorgungPoE oder Netzteil 8-28Vdc
Leistungsaufnahme5 W
Abmessungen:124.0 mm  (B) x  127.0 mm  (H) x 89.0 mm (T)
Gewicht:1.00 kg
